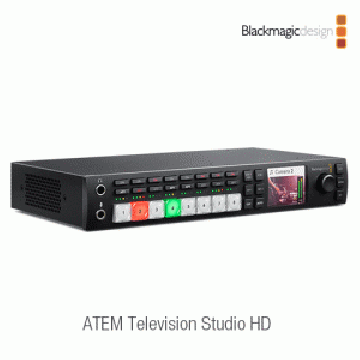

ATEM Television Studio HD 사양

총 비디오 입력

8

총 출력

8

총 보조 출력 수

1

SDI 속도

270Mb, 1.5G, 3G.

총 오디오 입력 수

2개의 XLR.

총 오디오 출력 수

미지원(임베디드 오디오만 지원).

타임코드 연결

미지원.

SDI 비디오 입력

10비트 SD/HD로 전환 가능한 4개의 입력. 2채널 임베디드 오디오.

HDMI 비디오 입력

4개의 HDMI 타입 A. 10비트 SD/HD/Ultra HD 4K로 전환 가능. 2채널 임베디드 오디오.

REF 입력

Tri-Sync 또는 블랙버스트.

비디오 입력 재동기화

8개 입력 모두 지원.

SDI 프로그램 출력

10비트 SD/HD로 전환 가능한 5개의 출력.

HDMI 프로그램 출력

미지원.

SDI 오디오 출력

SDI 출력에 2채널 임베디드.

컴퓨터 출력

미지원.

Multi-Views 수

1

Multi View 출력

1개의 HD-SDI와 1개의 HDMI.

컨트롤 패널

10/100/1000 BaseT 지원 이더넷. 패널과 케이스간의 직접 연결 및 네트워크 연결 허용. 소프트웨어 업데이트에도 사용됨.

SD 포맷 지원

525i59.94 NTSC 4:3 또는 16:9, 625i50 PAL 4:3 또는 16:9

HD 포맷 지원

720p50, 720p59.94
1080i50, 1080i59.94, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p50, 1080p59.94

Ultra HD 포맷 지원

미지원.

SDI 규격

SMPTE 259M, 292M, 424M.

비디오 샘플링

4:2:2 10비트

색 정밀도

4:2:2 10비트

색공간

4:2:2 YUV

컴퓨터용 HDMI 입력 해상도

720 x 480i 59.94Hz, 720 x 576i 50Hz, 1280 x 720p 59.94Hz 50Hz and 1920 x 1080p 23.98, 24, 25, 29.97,30, 50, 59.94 and 1920 x1080i 50, 59.94Hz 60Hz.

색공간 전환

하드웨어 기반의 실시간 전환.

처리 지연

6 라인.

오디오 믹서

10개의 입력 x 2 채널 믹서.
On/Off/AFV 선택 가능.
오디오 레벨 및 피크 측정 가능.
마스터 게인 컨트롤. 프로그램/토크백/사이드톤 믹스로 헤드폰 출력 레벨 컨트롤 가능.

포함된 컨트롤 패널

ATEM Software Control Panel은 무료로 제공되며 Mac OS X 10.10 Yosemite나 10.11 El Capitan 혹은 이후 버전, 그리고 Windows 8.1 64비트 또는 Windows 10 64비트 지원.

소프트웨어 업데이트

USB 또는 이더넷 연결로 Mac OS X 또는 Windows 컴퓨터에 직접 연결. ATEM Switcher Utility 포함.

환경 설정

ATEM Software Control Panel로 설정. ATEM IP주소는 USB를 사용해 ATEM Switcher Utility로 설정.

업스트림 키어

1

다운스트림 키어

2

크로마 키어

1

리니어/루마 키어

3

트랜지션 키이어(Stinger/DVE).

0 과 1

총 레이어 수

5

패턴 생성기

2

컬러 제너레이터

2

3D 보더 & 드롭 쉐도우의 DVE.

1

인터페이스

모니터 최저 해상도 1366 x 768.

윈도우 수

1 x 10

라우팅 가능한 윈도우

라우팅 가능한 8개의 윈도우와 프로그램 및 프리뷰 전용 윈도우 2개.

탈리

프로그램을 나타내는 빨간불과 프리뷰를 나타내는 초록불.

탈리 출력

Blackmagic Design GPI and Tally Interface 제품을 이더넷 연결로 추가 가능. (비포함)

윈도우 소스 라벨

지원

컨트롤 패널의 호환성

ATEM Software Control Panel 포함. ATEM 1 M/E Broadcast Panel 및 ATEM 2 M/E Broadcast Panel과 호환 가능.

멀티 뷰 모니터링

10개의 뷰를 지원하는 1개의 모니터링.

멀티뷰 비디오 표준

HD

미디어 플레이어

2

채널

각 미디어 플레이어에 필 & 키 사용 가능.

미디어 풀의 스틸 이미지 용량

20(필 & 키).

미디어 풀 클립 용량

미지원.

720 HD 미디어 플레이어 클립 길이

미지원.

1080 HD 미디어 플레이어 클립 길이

미지원.

Ultra HD 미디어 플레이어 클립 길이

미지원.

미디어 풀의 스틸 이미지 포맷

PNG, TGA, BMP, GIF, JPEG, TIFF.

미디어 풀 비디오 파일 포맷

미지원.

미디어 풀 오디오 파일 포맷

미지원.

소프트웨어 업데이트

USB 연결로 Mac OS X 또는 Windows 컴퓨터에 직접 연결. ATEM Switcher Utility 포함.

환경 설정

ATEM Software Control Panel로 설정. ATEM IP주소는 USB를 사용해 ATEM Switcher Utility로 설정.

전원 장치

1개의 110V-240V AC 내부 전원 공급 장치

사용 전력

40W

ATEM Television Studio HD

소프트웨어와 설명서가 저장된 SD 카드

12개월 한정 보증.

수리 정책

보증 관련 설명은 www.blackmagicdesign.com.kr 웹사이트 고객지원 페이지의 ATEM 스위처 운영 설명서에 자세히 설명되어 있습니다.
