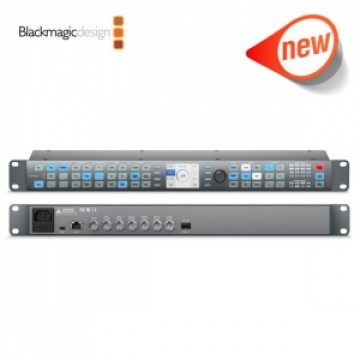

Teranex Express 사양

SDI 비디오 입력

1개의 BNC 입력(A)-10비트 SD, HD, 2K, 3G HD Level A와 Level B, 6G, 12G Ultra HD 자동 전환 가능.

1개의 BNC 입력(B)-10비트 SD, HD, 2K, 3G HD Level A와 Level B, 6G, 12G Ultra HD 자동 전환 가능 . 4:2:2 3G 또는 6G UHD를 위한 듀얼 링크 입력으로 사용 가능.

SDI 비디오 입력 루프

1개의 BNC 입력(A 루프)-리클러킹, 10비트 SD, HD, 2K, 3G HD, 6G, 12G Ultra HD 자동 전환 가능.

1개의 BNC 입력 ( B 루프)-리클러킹, 10비트 SD, HD, 2K, 3 Gb/s HD, 6 Gb/s Ultra HD 전환 가능.

SDI 비디오 출력

1개의 BNC 출력(A)-10비트 SD, HD, 2K, 3G HD Level A와 Level B, 6G, 12G Ultra HD 자동 전환 가능.

1개의 BNC 출력(B)-10비트 SD, HD, 2K, 3G HD Level A와 Level B, 6G Ultra HD 자동 전환 가능. 4:2:2 3G 또는 6G Ultra HD를 위한 듀얼 링크 출력으로 사용 가능.

쿼드 SDI 비디오 출력

SMPTE 435-1 - 쿼드 HD 분할(4계통 분할 방식)만 지원. 두 개의 SDI 출력을 쿼드 분할 출력 A와 쿼드 분할 출력 B로, 설정을 변경해 두 개의 SDI 입력 루프 출력을 쿼드 분할 출력 C와 쿼드 분할 출력 D로 사용 가능.

광섬유 비디오 입력

10비트 SD, HD, 3G HD, 2K, Ultra HD 자동 전환 가능한 1개의 입력.

광섬유 비디오 출력

10비트 SD, HD, 3G HD, 2K, Ultra HD 자동 전환 가능한 1개의 출력. 듀얼 링크 및 쿼드 링크 출력 모드로 운영 중 사용 불가.

SDI 오디오 입력

SD/HD/3G HD/2K/ Ultra HD 지원 16 채널.

SDI 오디오 출력

SD/HD/3G HD/2K/ Ultra HD 지원 16 채널.

광섬유 연결(옵션 사항)

1개의 SMPTE 광섬유 SFP 소켓.

광섬유 오디오 입력

SD/HD/3G HD/2K/ Ultra HD 지원 16 채널.

광섬유 오디오 출력

SD/HD/3G HD/2K/ Ultra HD 지원 16 채널.

Dolby 지원 기능 내장

Dolby AC-3는 모든 컨버전에 영향을 받지 않음. Dolby E는 비디오 프레임 레이트 변환에 영향을 받음.

타임코드 입력(Timecode Input)

VITC/ATC 지원. LTC 미지원.

타임코드 출력

VITC/ATC 지원. LTC 미지원.

멀티 레이트 지원

SD, HD, UltraHD 간의 변환이 가능한 SDI 연결. 270 Mb/s SD-SDI, 1.5 Gb/s HD-SDI, 2K SDI, 3G HD, 6G, 12G Ultra HD로 전환할 수 있는 SDI.

REF 입력

1개의 BNC 입력 - 블랙버스트 또는 Tri-Level 싱크 지원.

컴퓨터 인터페이스

소프트웨어 업데이트를 위한 1개의 USB 2.0 미니B 포트. 원격 제어 및 환경 설정을 위한 1개의 RJ45 10/100 이더넷.

프로세서 인터페이스

사용하기 쉬운 온 스크린 메뉴를 제공하는 LCD, LED 상태 표시, 발광 푸시 버튼.

SD 포맷 지원

525i59.94 NTSC, 625i50 PAL

1.5G-SDI HD 포맷 지원

720p50, 720p59.94, 720p60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30,
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
1080i50, 1080i59.94, 1080i60

3G-SDI HD 포맷 지원

1080p50, 1080p59.94, 1080p60 레벨 A와 레벨 B

2K 포맷 지원

2K DCI 23.98p, 2K DCI 24p

2K DCI 23.98PsF, 2K DCI 24PsF

Ultra HD 포맷 지원

2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60

SDI 규격

SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 425M

SDI 메타데이터 지원

VITC/ATC 지원, SMPTE 12M. WSS, RP186과 AFD, SMPTE 2016 포함하는 비디오 인덱싱 지원. 폐쇄 자막 기능은 608과 708간의 변환 및 SMPTE 334M을 지원.

오디오 샘플링

TV 표준 샘플 레이트(48KHz/24비트).

비디오 샘플링

4:2:2 SDI

색 정밀도

10비트

색공간

REC 601, REC 709

SDI 포맷 지원

525 NTSC, 625 PAL, 720HD, 1080HD, 2K 2048 x 1080, Ultra HD 3840 x 2160 자동 전환 가능.

종횡비 변환

실시간 변동 및 고정 종횡비 변환

실시간 비디오 프로세싱

노이즈 감소, 케이던스 감지 후 삽입/제거, 장면 컷 검출, 색보정, Proc amp 컨트롤 기능 포함.

포맷 변환

실시간 업/다운/크로스 컨버젼. SD/HD/UHD 표준 컨버젼.

색공간 전환

하드웨어 기반의 실시간 전환

테스트 패턴

SMPTE 75% 컬러바, 풀 필드 컬러바 75%, 컨버전스 그리드, 멀티 버스트, 블랙

소프트웨어 컨트롤

Windows 8.1 및 Windows 10, Mac OS X에서 설정을 변경할 수 있는 Teranex Setup 소프트웨어 컨트롤 유틸리티 응용프로그램이 무료 포함.

내부 소프트웨어 업그레이드

USB 2.0을 통해 포함된 Teranex Setup 응용 프로그램에서 업그레이드 가능.

Mac OS X 10.11 El Capitan, macOS Sierra 혹은 이후 버전.

전원 장치

1개의 인터네셔널 AC 전원 장치 내장(IEC C14 inlet). IEC 전원 케이블 별도 구매. 100-240V, 50-60Hz

일반 소비 전력

42 와트

작동 온도

5°~50° C(41° ~ 122° F)

보관 온도

-20°~ 45°C(-4° ~ 113° F)

상대 습도

0%~90% 비응결
